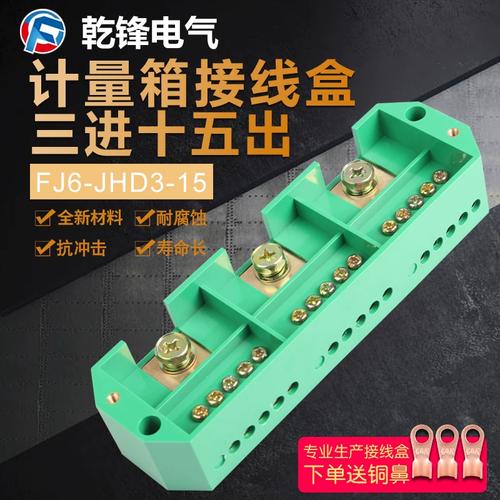

三相三进十五出接线盒 工业配电中的高效分线解决方案

在现代工业与商业配电系统中，电缆的分线与接线是保证电力分配安全、可靠的关键环节。fj6/jhd三相三进十五出接线盒（又称3进15出线缆接线盒）作为一种专用的分线端子排设备，广泛应用于电表箱、配电柜及各类动力控制电路中，为三相电源的分配提供了结构紧凑、连接便捷的解决方案。

一、产品定义与基本参数

该型号接线盒属于三相接线端子排类别，其核心功能是将一路三相电源（通常为三根相线，必要时可含零线或地线）分配到15条独立的出线回路中。所谓“3进15出”，指的是盒子内部配置有3个主进线端子（对应L1、L2、L3三相），以及15个分支出线端子（每相对应5个输出端口，或根据具体产品设计有所调整）。这种设计允许从单一电源点引出多路负载，省去了大量外部接线和分线器的使用。

产品常见于fj6/jhd系列端子排体系，符合相关的电气连接件标准，额定电压通常为380V/400V（三相），额定电流依据导体截面和端子规格不同，可从数十安培到上百安培不等。外壳一般采用阻燃工程塑料（如PA66或PC），内部导电件为铜合金，具有良好的导电性和抗腐蚀性。

二、结构特点与接线方式

1. 进出线布局：接线盒内部通过导电排或导线将3个进线端子与15个出线端子电气连通。典型布局为三排端子，每排对应一相，每排下有5个出线口；或者采用上下分层结构，进线端位于一侧，出线端位于另一侧。
2. 接线机制：端子多采用螺钉压接或弹簧提升式连接，可适配不同线径的单股或多股铜/铝导线。每个端子独立接线，互不干扰，便于维护和故障排查。
3. 安装方式：外壳通常带有导轨安装卡槽（35mm DIN导轨）或直接固定孔，可方便地卡装在电表箱、配电箱内的导轨上，或通过螺钉固定在背板上。透明防护盖设计可防止意外触电并观察接线状态。

三、应用场景与优势

该接线盒典型应用于：

• 电表箱内部分线：总电表后需要将三相电源分至多个单相或三相子表或负载时。
• 工业控制柜：为多台电机、加热器、PLC电源等提供分支回路。
• 商业建筑配电：楼层配电箱中的照明、插座、空调等分支回路分配。
• 光伏逆变器输出侧：将逆变器输出的三相电分成多路交流负载。

主要优势包括：

• 节省空间：将大量分立的分线端子整合在一个模块内，减少柜内占用面积。
• 提高效率：安装快速，接线清晰，减少接线错误。
• 安全性高：绝缘外壳、防护盖、阻燃材料，降低短路和触电风险。
• 免维护设计：长期运行稳定，只需定期检查紧固度。

四、选型与使用注意事项

在选择fj6/jhd三相三进十五出接线盒时，需注意：

1. 电流匹配：根据总进线电流和分支负载总电流选择合适额定电流的型号，避免过载。
2. 导线截面：确认端子可接入的导线截面积范围（如进线2.5-16mm²，出线1.5-6mm²等），确保实际线径兼容。
3. 相位分配：在三相平衡系统中，尽量将15路出线均匀分配到三相上，以减小中性线电流和电压不平衡。
4. 防护等级：根据使用环境（如湿度、粉尘）选择相应IP等级的壳体。
5. 认证标准：选择通过CCC、CE或UL等认证的产品，确保安全合规。

五、

三相三进十五出接线盒（fj6/jhd系列）是配电系统中小型分线的理想元件。它集成了端子排的电气性能与模块化设计的便捷性，有力支持了现代电能管理的精细化与标准化。正确选型与规范施工，能够显著提升电气系统的可靠性，降低后期运维成本。在设计与施工中，建议严格遵守电气规范，并咨询专业电工进行选型与安装。
